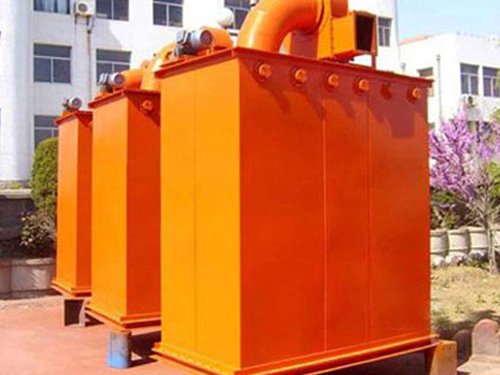

UF型单机除尘器结构:UF型单机除尘器其结构主要由过滤室、滤袋、净气室、灰斗、卸灰装置、喷吹清灰装置、电控系统组成。单机袋式除尘器共有七个系列,每种规格又分为标准带灰斗式(A型)和敞开法兰式(无灰斗B型)两种。单机袋式除尘器有体积小,处理风量大,结构紧凑,使用方便、等优点。UF型单机除尘器适用于运输机、提升机、库顶、库底、包装机、熟料破碎等处除尘,广泛用于冶金、建材、化工、机械、矿山等各种工矿企业非纤维工业粉尘的除尘净化与物料的回收。
UF型单机除尘器是一种小型袋式收尘器,这种小型UF袋式除尘尘器经济实用;结构简单紧凑,安装容易,维修方便(内滤式)。UF系列单机袋式收尘器主要用于库顶、库底、仓顶及各种输送机等排放和扬尘点收尘,采用涤纶除尘器布袋,入口温度<120℃除尘效果达99.8%。UF系列单机袋式收尘器如有用途可提供耐温,除尘器滤料的单机除尘器。
UF型单机除尘器常用的清灰方法:机械振打清灰:分顶部振打清灰和中部振打清灰(均对滤袋而言),是借助于机械振打装置周期性的轮流振打各排滤袋,以滤袋上的积灰。人工敲打:是用人工拍打每个滤袋,以滤袋上的积灰。
UF单机除尘器如有用途可提供耐温,除尘器滤料的单机袋除尘器。UF单机除尘器为小型除尘器,具有八十年代的技术水平,除尘效果好用途广泛,单机除尘器属于内滤式收尘设备。
UF型单机除尘器的工作原理:
UF型单机除尘器是含尘气体由进气口进入灰斗或通过花板孔两种方式进除尘滤袋。含尘气体透过除尘滤袋变为净气,进入箱体,再经箱体上部排放口,由风机排走。粉尘积附在除尘滤袋内表面且不断增加,使袋式除尘器的阻力不断上升,当阻力上升到约1500pa时,为了使袋式除尘器继续工作,需定期滤袋上的粉尘,具体清灰时,关闭顶上风机,启动摇动电机,由于摇动电机上偏心作用,带动连杆使摇动轴左右来回转动。除尘滤袋就呈波纹状态,使粉尘掉下,卸出待清灰完即停止摇动电机,重新启动风机,使袋式除尘器重新开始工作,上述动作是通过控制仪来自动控制完成的。随过滤时间的增加,滤袋内表面粘附的粉尘也不断增加,滤袋阻力随之上升,从而影响除尘效果,采用自控清灰机构进行定时摇振清灰或手控清灰机构,停机后自动摇振数十秒,使粘在滤袋内表面的粉尘抖落下来,粉尘落到灰斗,抽屉或直接落到输送皮带上。
UF单机除尘器使用注意事项:
1、本单机除尘器不适用于潮湿和带有腐蚀性的气体,不应长时间处理高于120度的废气或粉尘。如需要处理高温工况,需定做高温除尘布袋。
2、本单机布袋除尘器在开、停及运转过程中,如有异常现象,应立即停止工作,进行检查修理。
3、停机应按停止按钮,让摇动机构工作数十秒,不要直接切断电源。
UF型单机除尘器技术参数表:
规格 | 2 | 3 | 4 | 5 | 6 | 7 | |
项目 | |||||||
处理风量(m3/h) | 值 | 1360 | 2720 | 4080 | 5450 | 6800 | 8160 |
额定 | 1020 | 2040 | 3060 | 4080 | 5100 | 6120 | |
收尘器阻力(Pa)全压 | 值 | 1920 | 1900 | 1800 | 1920 | 1900 | 2030 |
额定 | 1500 | 1750 | 1500 | 1845 | 1720 | 1820 | |
总过滤面积(m2) | 18.6 | 37.2 | 55.7 | 74.3 | 92.9 | 111.5 | |
滤袋组数 | 8 | 16 | 24 | 32 | 40 | 48 | |
风机电机型号 | Y90S-2 | Y90S-2 | Y112M-2 | Y132S1-2 | Y132S1-2 | Y132S1-2 | |
摇动电机型号 | YCJ71 | ||||||
风机型号 | U、11 | 110、1E | 110、1E | 170、1E | 170、1E | ||
卸灰阀电机型号 | XWD.55-2-1/29 | ||||||
风机电机功率(KW) | 1.5 | 2.2 | 4.0 | 5.5 | 5.5 | 7.5 | |
摇动电机功率(KW) | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 | |
卸灰阀电机功率(KW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | |
设备重量Kg 除尘布袋(参考) | UF(STD) | 850 | 1160 | 1400 | 1710 | 1820 | 1985 |
UF(FM) | 400 | 700 | 1000 | 1225 | 1315 | 1445 | |
UF(FB) | 460 | 770 | 1500 | 无 | 无 | 无 |
